在工业自动化领域摸爬滚打的工程师们或许都有同感：近两年，“立式环形导轨”这个词的出现频率明显高了起来。无论是行业展会、技术论坛，还是设备选型时的方案讨论，立式安装的环形导轨正越来越多地取代传统的水平布局方案。

为什么是现在？工业用地成本持续攀升、产线精益化要求不断提高，“向垂直空间要效益”已经成为制造企业突破平面布局局限的必然选择。立式环形导轨正是在这一背景下，从一项“可选技术”逐渐演变为高密度自动化产线的“标配方案”。

本文将从技术原理、核心优势、应用场景和选型要点等角度，系统梳理立式环形导轨的发展趋势与实践价值。

一、什么是立式环形导轨？

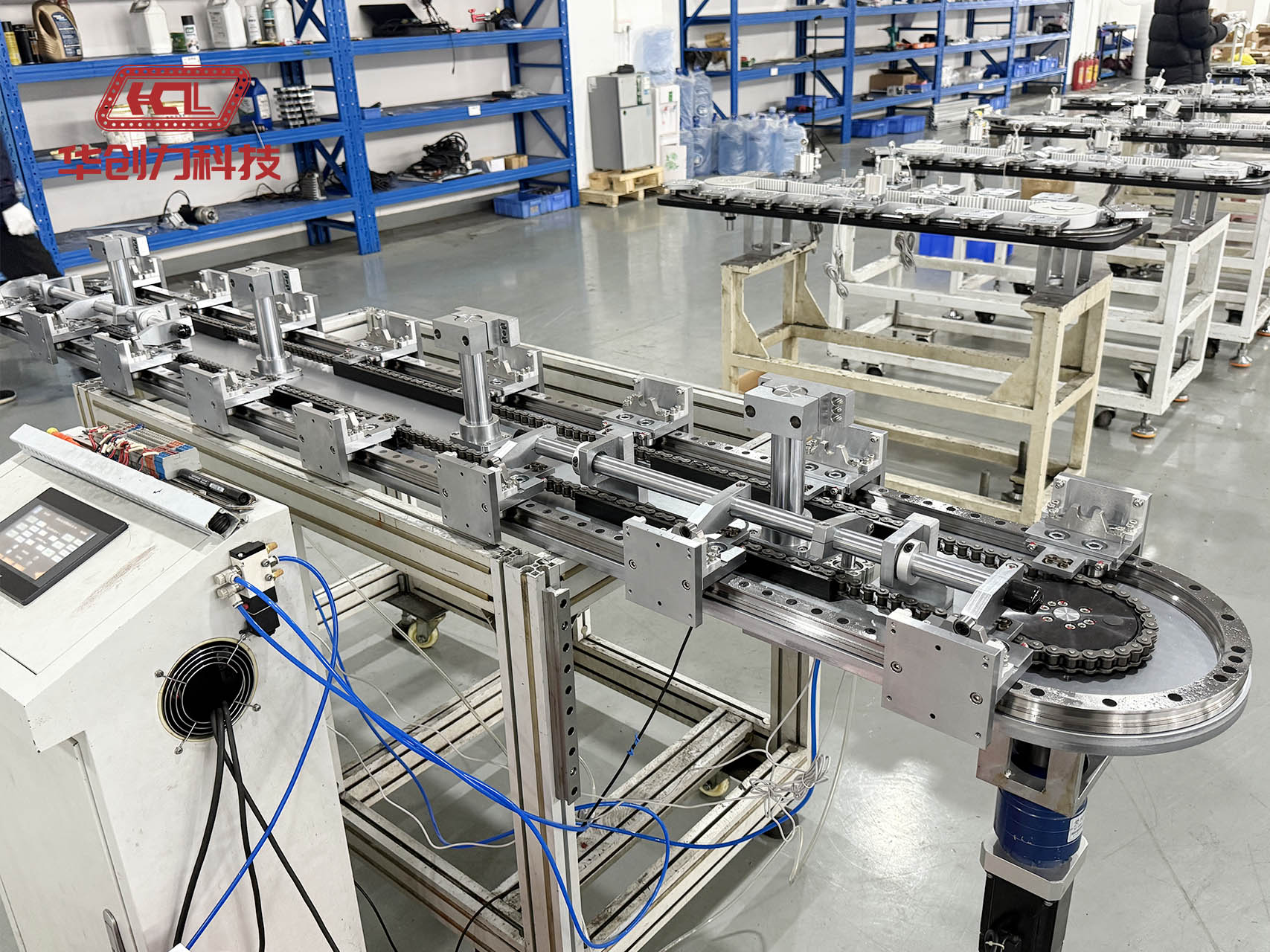

立式环形导轨，顾名思义，是将环形导轨系统由传统的水平安装改为垂直安装的一种创新形式。其轨道平面与地面垂直，滑座在垂直平面内进行循环运动。

一个完整的立式环形导轨系统通常由垂直安装的弧形导轨、直线导轨、精密滑座、驱动系统等核心部件组成。通过直线段与圆弧段的精密拼接，形成一个在竖直方向上连续循环的闭合轨道，滑块沿轨道循环运动，将工件依次输送至各个工位。

从结构上看，立式环形导轨与水平环形导轨并无本质差异——它们共享相同的导轨、滑块、驱动等核心技术。真正的区别在于安装方向：将导轨从“平躺”变为“立起”，便开启了完全不同的空间利用逻辑。

二、为什么立式环形导轨越来越受青睐？

2.1 空间节省：从“铺开”到“叠起”

这是立式环形导轨最直观、最核心的优势。传统的水平环形导轨或直线输送线，产线是“铺开”的——工位越多，占地面积越大。而立式环形导轨将产线“叠起来”，在同等占地面积下，有效工位数量大幅增加。

据行业数据显示，立式安装方式可节省50%以上的水平空间。对于寸土寸金的工业厂房而言，这意味着可以在不扩建的前提下实现产能扩容，或者将节省下来的空间用于仓储、物流或其他用途。

2.2 工艺适配：重力成为“盟友”

立式环形导轨的垂直布局并非仅仅是“省空间”那么简单。在某些工艺场景中，垂直布局反而更符合物理逻辑。例如：

• 喷涂后的自动晾干

• 热处理后的自然冷却

• 跨楼层间的无缝物料对接

这些需要重力辅助或自然静置的工艺，在立式布局中可以实现更高效、更自然的流程衔接。

2.3 精度与刚性：不降反升

有人可能会担心：立起来之后，精度会不会受影响？事实恰恰相反。立式环形导轨采用优质合金钢制造，轨道经深层淬火和精密磨削，具备极高的刚性与耐磨性。在实际应用中，重复定位精度可达±0.05mm，完全满足精密装配、视觉检测等高精度场景的需求。

2.4 国产化加速：性价比大幅提升

过去，高端环形导轨市场长期被进口品牌主导。但近年来，国产环形导轨凭借性价比优势和快速迭代能力迅速崛起。国产导轨的价格普遍低于进口品牌，约为进口产品的50%-70%。部分国产厂商通过优化生产流程，将制造成本进一步降低。

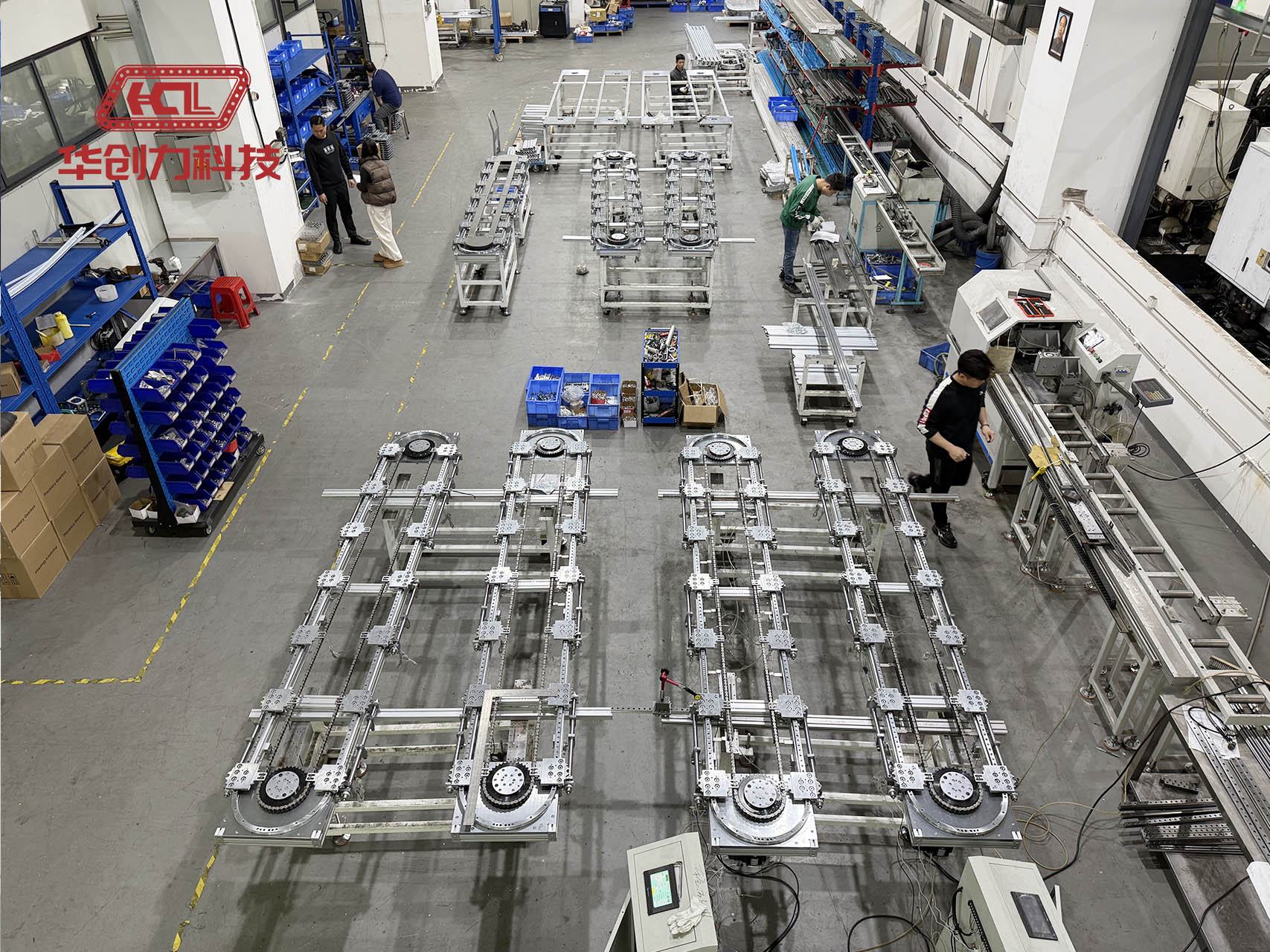

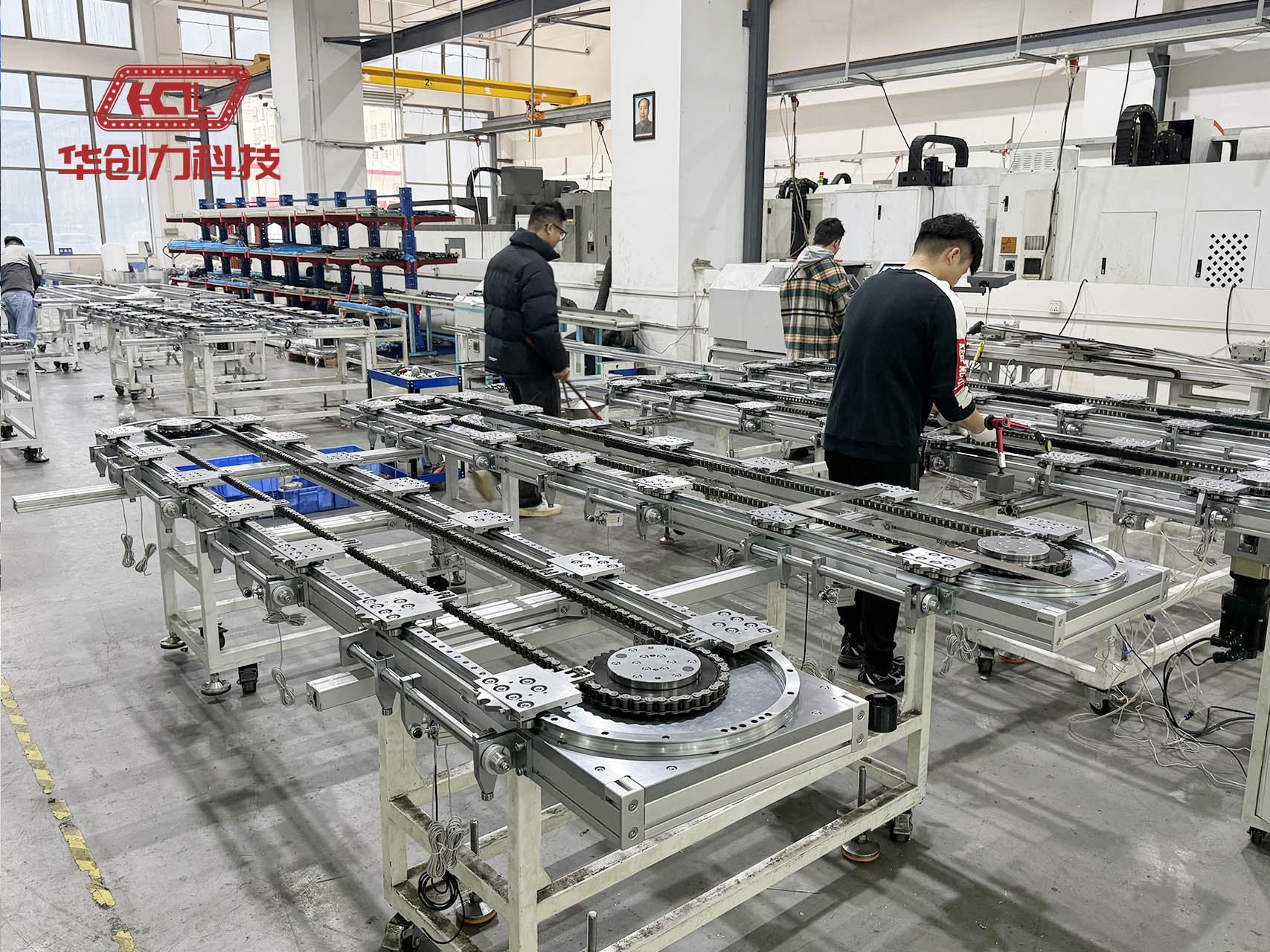

以东莞市华创力科技有限公司为代表的一批国内企业，已在高精度轨道运动系统领域深耕多年，产品覆盖环形导轨系统、链节线、倍速链、直线导轨等全品类。国产化率的提升，使得立式环形导轨从“高端选配”走向“普惠应用”，进一步加速了其在各行业的普及。

三、主要类型与传动方式

立式环形导轨可根据多个维度进行分类，以适应不同的应用需求：

按轨道形状分类：

• 立式椭圆环形导轨：在直线型循环输送系统中应用最广泛，兼顾空间节省与成本优化

• 立式矩形/方形环形导轨：适用于对布局有特定直角要求的场景

• 立式圆形环形导轨：适合于连续旋转或紧凑循环作业

按传动方式分类：

• 同步带传动：适用于负载较轻（通常≤15kg）、精度要求高、速度快的中小型精密输送系统

• 链条传动：更适合重负载（通常≤50kg）、中长距离、快速的输送系统

• 齿轮齿条传动：适用于极高刚性、高精度及大推力的重型精密输送场景

• 凸轮连杆传动：用于实现特定、固定的高精度间歇运动

按导轨数量分类：

• 立式单轨系统：结构紧凑，适用于中小负载

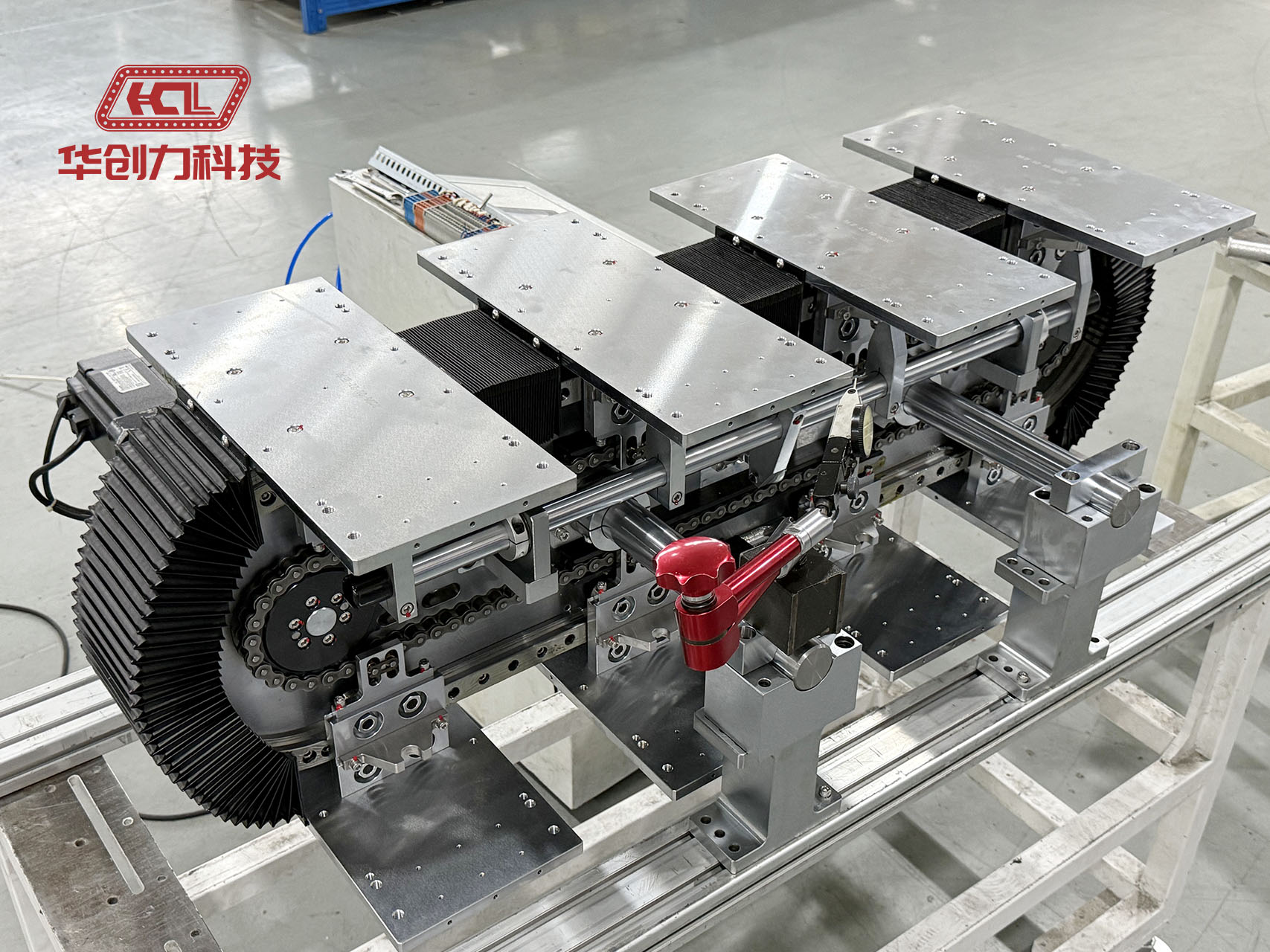

• 立式双轨系统：为中重型、大负载及对运行稳定性要求极高的应用而设计

四、典型应用场景

立式环形导轨循环输送系统已广泛应用于多个工业自动化领域：

• 新能源汽车：三电系统（电池、电机、电控）组装、零部件精密装配

• 新能源电池：锂电池电芯/模组的自动化装配、检测与输送

• 3C电子：手机、智能穿戴设备的高密度组装与测试

• 半导体：后道工序、精密元件的点胶与检测

• 医疗器械：高洁净化要求的生物制药、体外诊断设备、耗材装配

• 汽车零部件：精密部件的多工序自动化加工与测试线

五、选型与设计要点

正确选择立式环形导轨系统，需要综合考虑以下几个关键因素：

1. 负载能力
明确单个滑块上“工件+夹具”的总重量及重心位置。轻载场景（≤15kg）可优先考虑同步带传动，重载（≤50kg）则适合链条传动。

2. 布局与尺寸
确定闭环形状（椭圆、矩形或圆形）、外廓尺寸及可用安装空间。工位数量、工位间距以及每个工位的操作类型直接影响导轨型号的选择。

3. 运动性能
明确目标节拍、平均速度、最大加速度等参数，这些直接影响传动方式和驱动电机的选型。

4. 精度要求
重复停止精度（如±0.05mm）和运行平稳性要求，决定了是否需要增加额外的气动定位机构。

5. 环境条件
是否有油污、粉尘、洁净度要求或温湿度特殊要求，将决定导轨材质处理、密封等级及润滑方案。

六、安装与维护注意事项

立式环形导轨的安装精度直接影响系统最终性能。安装基准面的精度应高于导轨系统要求一个数量级。安装时需严格按照顺序拼接导轨模块，使用扭矩扳手按规定扭矩紧固接口螺栓。

日常维护方面，需重点关注以下几点：

• 润滑管理：定期检查并补充专用润滑油，确保滑块与导轨间的充分润滑

• 定期清洁：清理导轨表面的灰尘、切屑等杂质

• 定期检查：检查传动部件（同步带、链条等）是否有异常磨损或松动

• 安全操作：维护保养过程中必须断电操作，运行中切勿触碰运动部件

结语

从“水平铺开”到“垂直叠起”，立式环形导轨正在重新定义自动化产线的空间利用逻辑。在工业用地日益稀缺、制造精益化要求不断提升的今天，这项技术凭借其空间节约50%以上、±0.05mm重复定位精度、灵活的布局与传动方式等综合优势，正从“可选方案”转变为越来越多自动化项目的“默认选择”。

无论是精密装配、在线检测还是物料周转，立式环形导轨都提供了一种空间集约、运行高效的解决方案。随着国产化进程的加速和技术的持续迭代，立式环形导轨的应用边界还将进一步拓展。
