01 引言

在工业4.0与智能制造浪潮的推动下，自动化产线对精密传动部件的需求日益提升。作为实现多工位循环输送的核心组件，环形导轨系统凭借其高精度定位、紧凑空间布局及卓越的运行稳定性，正在成为自动化生产线不可或缺的关键组成部分。

2025年全球弧形导轨市场规模已达1.59亿美元，预计到2032年将增长至2.48亿美元，年复合增长率达6.6%。这一增长态势的背后，是新能源、3C电子、医疗器械等行业自动化升级对高精度循环输送方案的强劲需求。华创力科技深耕精密环形导轨领域，以自主研发的高精度环形导轨系统赋能各行业客户产线升级。本文将围绕环形导轨的结构原理、核心优势、主流应用及技术趋势等进行深度解读，为工程技术人员与选型决策者提供专业参考。

02 环形导轨的结构与原理

2.1 基本构成

环形导轨，又称圆弧导轨或循环导轨，是由直线导轨与圆弧导轨精密组合成闭合回路的传动部件，配合多组滑座（滑块），实现工件在环形轨道上的连续循环输送。一套完整的环形导轨系统主要由以下核心部件构成：

• 轨道系统：采用高强度合金钢材质，经过精密磨削工艺加工，轨道直线度≤0.02mm/m，表面硬度提升至HRC58-62。轨道形状支持矩形、椭圆形、圆形等多种定制方案，以适应不同产线布局需求。

• 滑座单元：承载治具与工件沿轨道运动。华创力滑座系统采用V型滚轮设计，滚轮与轨道之间实现线接触啮合，有效减小摩擦并消除回程间隙，偏心轴设计可调节预紧力以适配动态负载变化。

• 驱动机构：作为运动控制的核心，驱动系统推动滑座沿轨道连续循环。同步带驱动适合高速轻载场景，链轮驱动则胜任重载高冲击工况，可搭配伺服电机与行星减速机实现精准速度与位置控制。

• 辅助系统：包括密封装置、润滑方案及支撑结构等，针对洁净车间、多尘潮湿等不同工况提供定制化防护，确保长期稳定运行。

2.2 工作原理

环形导轨的核心在于将直线运动与圆弧运动巧妙结合，形成一个连续、闭合的循环路径。系统工作时，由驱动装置推动滑座沿轨道运动，实现直线-圆弧-直线的无缝衔接。在弧形段，轨道通过精密分度设计对滑座施加预加载荷，有效消除回退间隙，保重复定位精度。与传统直线输送相比，闭环结构消除了空返节拍损失，所有工位可独立并行作业，整线效率显著提升。

03 环形导轨的核心优势

相比传统链条输送线、皮带输送线或直线模组方案，环形导轨在多个维度展现出显著性能优势：

3.1 高精度定位

华创力环形导轨的重复定位精度可达±0.05mm，配合二次定位机构可进一步提升至更高级别。这一精度水平在电池模组焊接、医疗器械诊断、精密元器件装配等对位要求严苛的工序中表现尤为突出。对比传统皮带/链条输送线（重复定位精度通常仅为±0.5mm至±1mm），环形导轨的高精度特性从根本上保障了高频次装配与检测的一致性。

3.2 高刚性承载

通过整体式高刚性轨道结构和优化的负载分布，华创力环形导轨单滑块额定负载可达5-50kg，且可承受压装、铆接等高冲击工况。在新能源电池模组装配、汽车零部件压装等重载场景中，其抗变形能力远优于传统皮带输送方案。

3.3 空间利用率高

将原本冗长的直线产线“盘”成环形，同等工位数下可节省40%以上的生产占地面积。这一特性对于空间受限的车间或医疗诊断设备内部集成尤为关键，可有效降低厂房基建投入或实现设备小型化。

3.4 低维护长寿命

华创力环形导轨采用淬硬合金钢研磨轨道（HRC60+），耐磨寿命超过10万小时。滚动摩擦结构磨损微小，配合可靠的密封设计，维护周期可延长至3-6个月，远超传统输送线每月需张紧、润滑的频率，综合运维成本降低50%以上。

3.5 高速运行能力

环形导轨最高线速度可达2-3m/s，加速时间＜0.15秒，最高节拍达120 cycles/分钟，满足新能源、3C电子等行业对高速吞吐的严苛要求。

04 行业应用案例与价值

凭借上述技术优势，华创力环形导轨已在多个高端制造领域落地标杆案例，显著提升客户产线效率与良品率。

4.1 新能源电池——模组/PACK产线效率提升30%

在动力电池模组装配环节，焊接、检测、测试等多道工序对工件定位精度和流转稳定性要求极为严苛。华创力V型重载环形导轨被集成至某头部电池企业的自动化产线中，电池模组依次经过激光焊接、视觉检测、气密性测试、充放电老化等工位循环流转。得益于±0.05mm的重复定位精度，激光焊接无需二次寻位即可直接出光；紧凑的环形布局使产线长度缩减40%；滚动摩擦设计减少了粉尘产生，完全适配洁净车间的生产要求。客户数据显示，产线节拍提升30%，维护周期延长至6个月以上。

4.2 医疗器械——诊断设备内部空间利用率提升20%

全自动化学发光免疫分析仪等体外诊断设备需要在有限机体内完成样本加样、试剂加液、孵育、清洗、检测等多步骤循环。华创力T型紧凑环形导轨应用于某医疗设备新机型，作为反应杯循环输送机构——±0.05mm重复精度确保加样准确性，噪音低于60dB的平稳运行避免了对光学检测信号的干扰，紧凑设计助力设备整机体积缩小20%。目前该机型已完成临床验证，进入批量生产阶段。

4.3 3C电子——手机摄像头模组装配换线时间压缩至15分钟

消费电子更新换代快，产线柔性成为核心竞争力。在华创力椭圆链式环形导轨构建的手机摄像头模组装配线上，模组基板同步流转于镜头组装、传感器贴装、点胶固化、视觉检测等多个工位。模块化设计支持快速换型，换线时间从传统方式的2小时压缩至15分钟；环形布局可在圆弧段设置并行工位，有效优化瓶颈工序。产线投产后，良品率提升至95%以上，节拍提高30%。

4.4 汽车零部件——从装配到压装的全链条赋能

在火花塞装配、电机定子组装等高一致性要求场景中，环形导轨可实现每分钟120件的高速流转，较传统转盘式设备效率提升40%。多滑座同步运行配合精密减速机，定位精度保障定子绕组的一致性，显著提升了电机运行效率。

05 主流驱动方式对比选型

针对不同负载、速度和应用环境，华创力环形导轨提供两种主流驱动方案：

• 同步带驱动型：噪音低（<65dB），运行安静，几乎无油污产生，适合3C电子装配、医疗器械及洁净车间等轻载高速场景。最大线速度≤2m/s，重复定位精度可达±0.1mm。

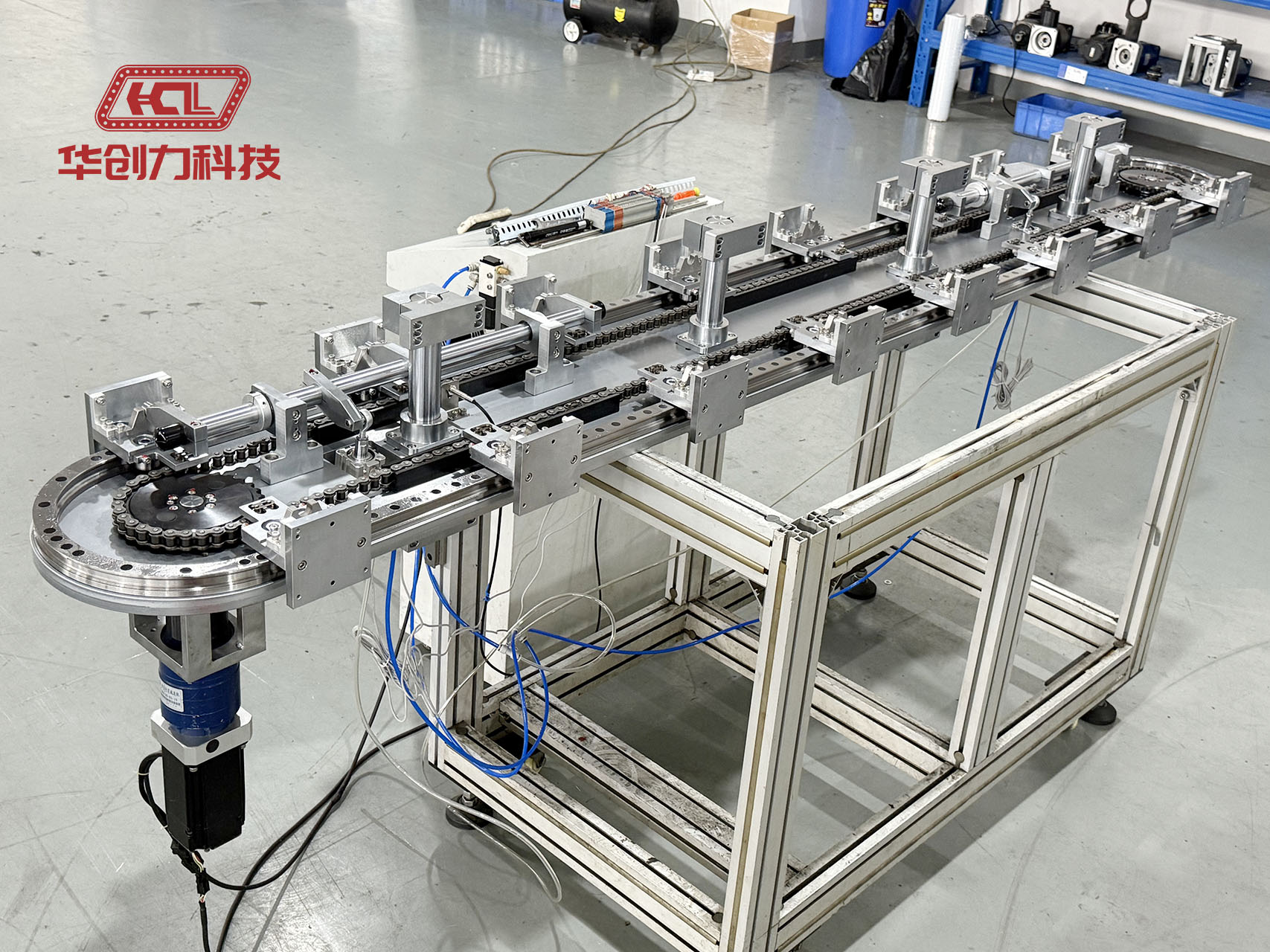

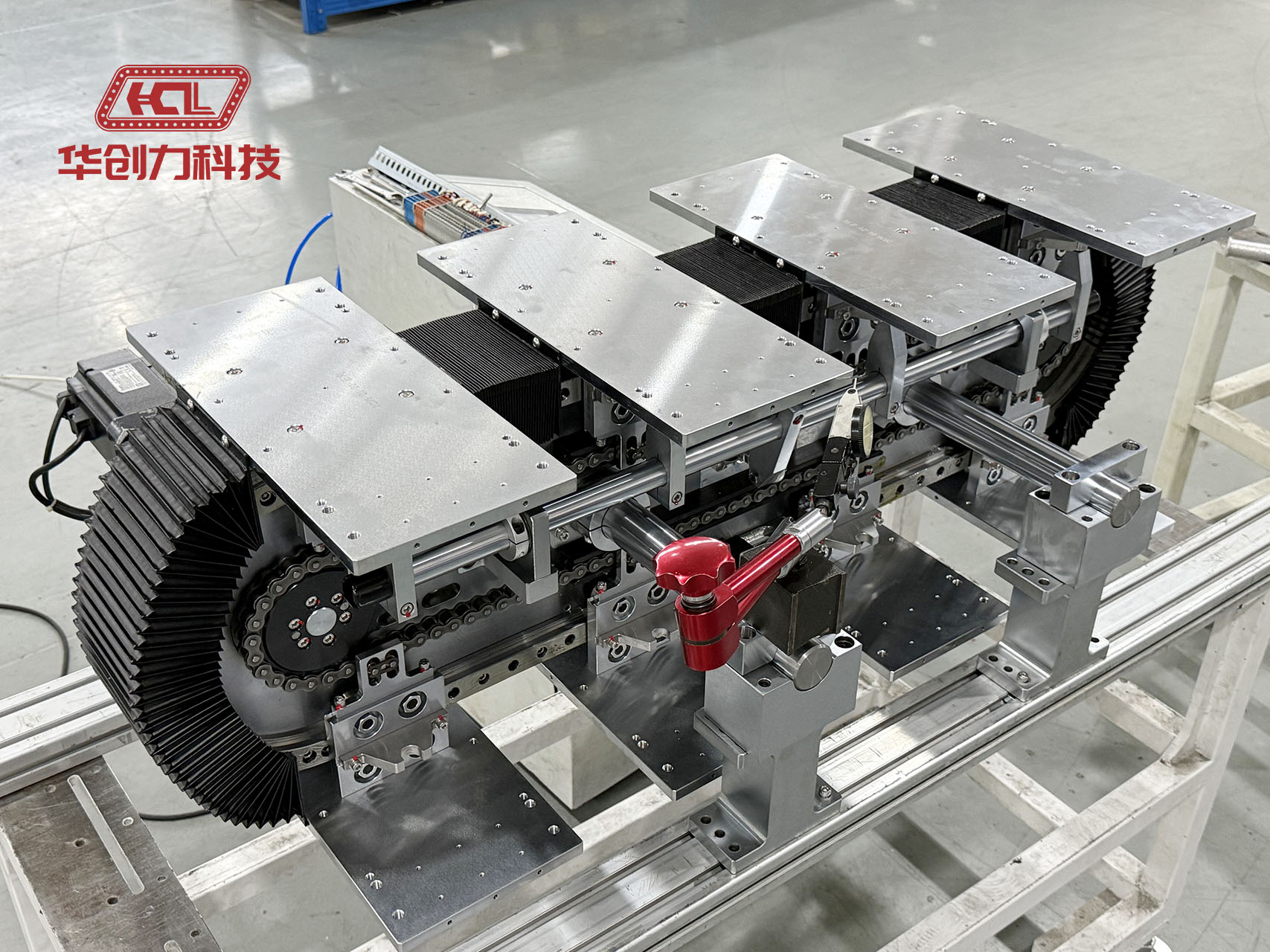

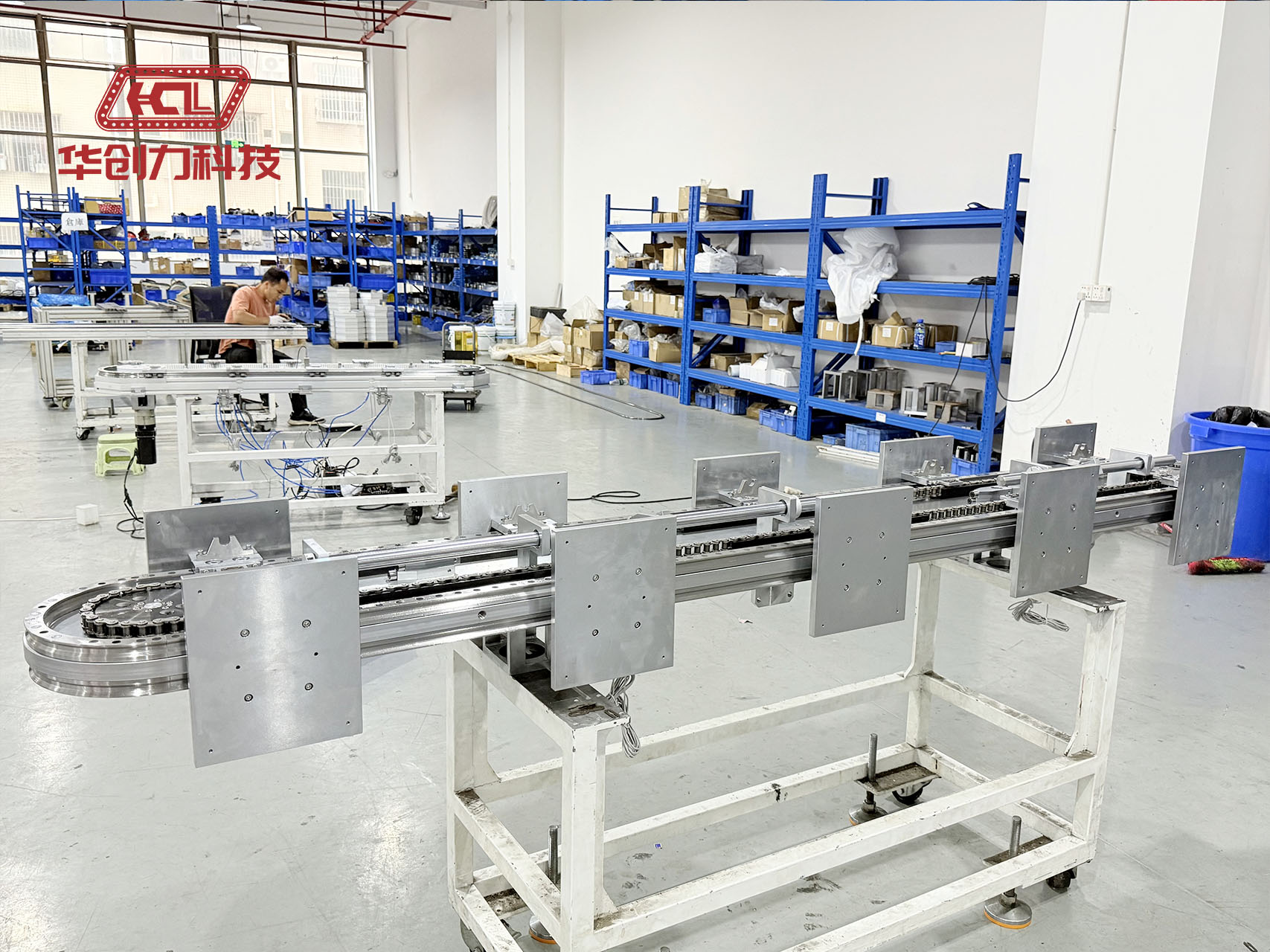

• 链轮驱动型：承载能力高、刚性好，链条款承载力强、行程不受限（最长可达80米）。适合新能源电池模组装配、汽车零部件压装等重载高冲击工况。最大线速度≤3m/s，重复定位精度可达±0.05mm。

06 发展趋势与未来展望

环形导轨技术的演进方向正朝着“更高精度、更高速度、更智能化”稳步前行。

在智能化集成领域，环形导轨系统正积极融合5G物联网技术及AI算法，实现设备状态实时监控与预测性维护。通过与主流工业协议无缝对接，运行数据可实时传输至MES系统，为智慧工厂提供可靠的数据基础。在材料创新方面，碳纤维增强型导轨及超紧凑设计代表了未来的发展方向，进一步拓宽了环形导轨的应用边界。此外，政策层面密集出台的设备更新与技改扶持政策，也为环形导轨行业提供了广阔的发展空间。

07 华创力科技的实力承诺

华创力科技拥有总面积超2400平方米的精密制造基地，具备从材料研发到成品测试的全流程自主工艺能力。所有产品出厂前均经过严格的精度检测与运行测试，确保每条环形导轨输送线在不同工况下均能保持稳定的长期性能。
